01二位三通

02基本流量, 用作执行器先导阀, 工作压力范围宽, 无压差

03ptfe平衡环, 石墨填充ptfe密封, 减少摩擦和粘附

04线圈为金属外壳, 不锈钢h级绝缘材质

05低功耗设计

06低温应用设计

07标准dc线圈带峰值抑流二极管及金属外壳

08电磁阀

压差： 0 - 10 bar [1 bar = 100kpa]

大粘度： 65cst (mm2/s)

响应时间：75 - 100 ms

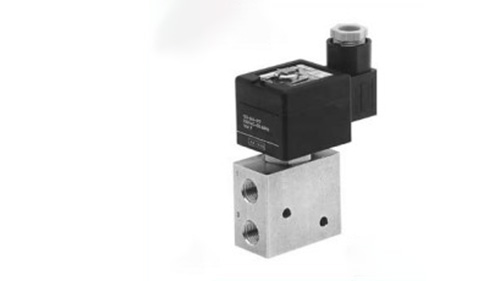

电磁阀asco327系列

与流体接触的阀体材料，确认与阀体接触的介质在允许使用的介质范围内

电磁阀asco327系列

第1步

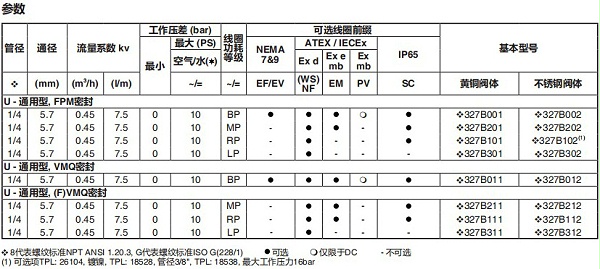

选择基本型号, 包括代表螺纹标准的前缀字母,见上一页的参数表示例: 8327b003

第2步

选择 (组合) 前缀，见上一页的参数表和本页的前缀表, 注意符合相关的功耗等级示例：nf

第3步

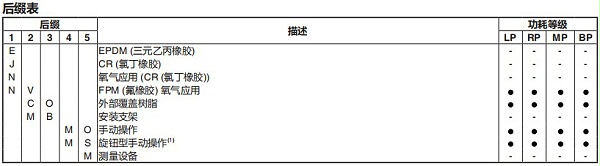

选择 (组合) 前缀, 见本页的后缀表, 注意符合相关的功耗等级示例： ms(1)

第4步

选择电压, 见下页的标准电压示例: 230v / 50/60 hz

第5步

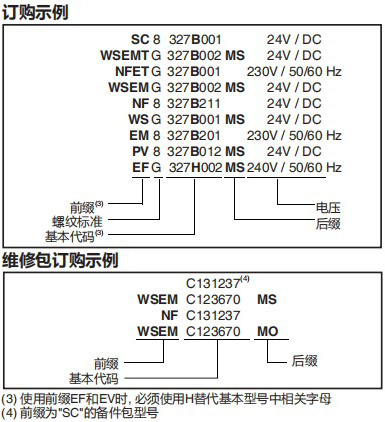

型号/订购号示例: nf 8327b003 ms 230v / 50/60 hz

电磁阀asco327系列

阀的温度范围：阀的温度范围 (ts) 取决与密封件的材质, 正常工作情况下的介质的性质 (如: 蒸汽)

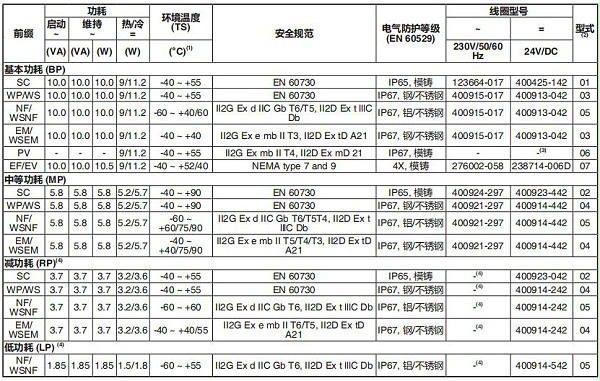

电磁头的温度范围：电磁头的温度范围取决于线圈的功耗等级 (lp, rp, mp或bp) 和必须遵循的安全规范

温度范围：电磁阀整体的工作温度范围是上述两者的上下限之间

线圈耐温等级：f

电气安全规范：iec 335

标准电压：dc (=) 24v - 48v: 允许上下浮动±10% ac (~) 24v - 48v - 115v - 230v/50/60hz; 可提供其他电压产品

电磁阀asco327系列

(1) 温度与密封材质有关

(2) 见下页的尺寸图

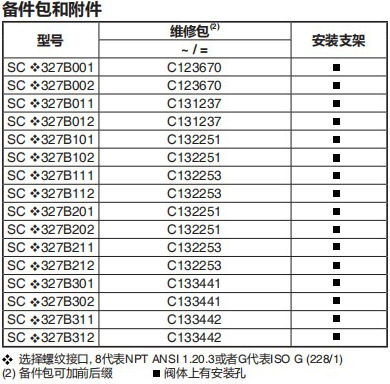

(3) 符合atex标准线圈和维修包, 请咨询asco

(4) ac (~) 限于127v/50/60hz或125v/dc

- 不可用

可选项	安装
ex mb/md (前缀 "pv") 电磁头可以提供不同长度的导线	发货时附多种语言版本安装使用说明书
符合"ul", "csa"标准的认证	无安装方向限制
	阀体上有安装孔
	标准接管螺纹8 = npt (ansi 1.20.3); g = g (iso 228/1)

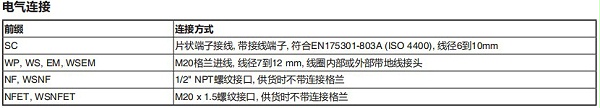

	ex e mb 前缀 "em": 电磁头外壳上带有格兰, 适合导线外径尺寸7到12mm, 线圈内部或外部带地线接头
	ex d前缀 "nf/wsnf" 外壳带标准1/2"npt安装孔, m20x1.54 (前缀"et") 可选, 两者均不提供电缆接线格兰
	有金属外壳的dc线圈带有防止涌流的二极管
