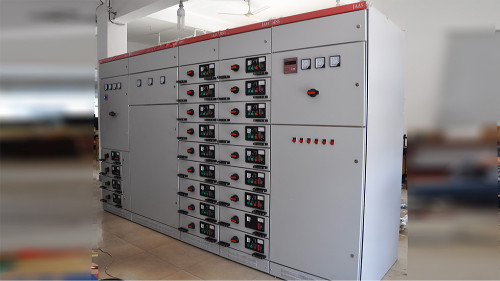

硫化废气处理系统电气控制柜-凯发k8旗舰

控制柜产品参数

product parameters

产品名称	废气处理系统控制柜	行业领域	环保行业
产品地点	浙江某轮胎厂	加工地点	艾迅车间
加工时间	2020年09月	图纸资料	按照工艺控制要求、bom清单、技术要求等，采用软件设计制图， wincc 软件设计组态。
功能说明	系统用于硫化废气处理系统	控制方式	中控室上位机手/自动控制
柜壳材质	碳钢 ps 柜	质量标准	gb/t19001-2016/iso9001:2015

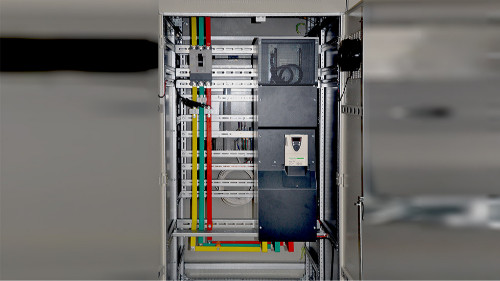

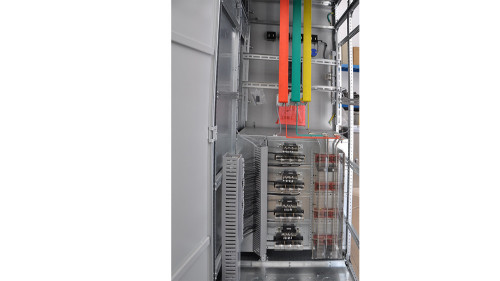

控制柜配置说明

施耐德低压电气（断路器，接触器）	施耐德变频器
欧姆龙继电器	s7-1500、 smart200plc
开关电源	辰竹信号隔离器
魏德米勒接线端子	wincc上位机
其它：远东电缆、茗熔熔断器等	************

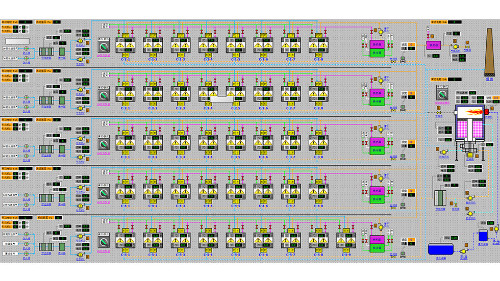

控制柜该工艺包含多套活性炭系统和一套旋转 rto系统组成，各设备通过 plc 之间的profinet 通讯完成数据交互，实现各设备之间的联动，从而满足设备正常运行要求。 控制方式是由一台主系统plc(s7-1500) 和多套子系统 plc(smart200) 之间通过光纤网络交换数据，并通过上位机实现对设备的手自动操作。
