项目描述：

本项目为国内光伏巨头的一个子公司的中央空调控制系统，系统采用了西门子s7-400cpu作为主控制器，17个et200sp作为io从站，上位机监控软件采用wincc7.5。 各io分站距离主控plc的z近的距离约50米，z远的距离约300米，从各io从站到主控cpu，一般会采用网线、gprs物联网、光纤等用于数据通信。 其中光纤环网传输由于其更高的安全性、传输速率和长传输距离，成为更好的选择。 光纤环网通过光纤把各个光纤终端盒连接起来组成闭合的环形网络，交换机通过网线与et200sp从站连接。当环网中的任一光纤出现中断时，对于主控cpu接收数据没有影响，不会出现通讯断链、数据丢失的情况;并且光纤的传输相对速率更快，传输距离能够达到20km。

1、光纤交换机集成光模块单元，为单模单纤，光纤接口sc(蓝色大方口)，中心波长1310/1550nm;传输距离20km。

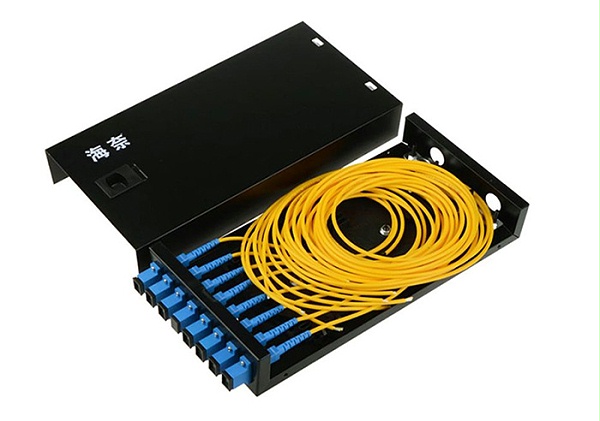

2、 接入环网交换机端为跳纤，从光纤熔纤盒中引出。

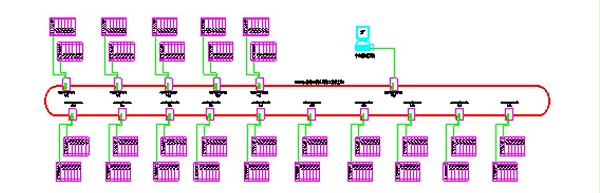

3、光纤环网系统架构图。

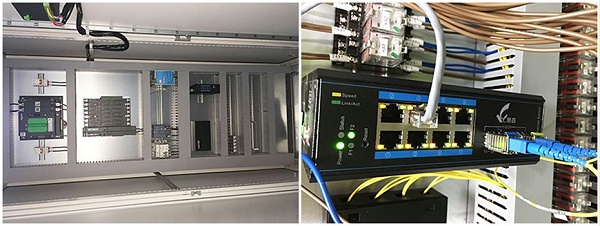

4、柜内硬件布局(部分)。
